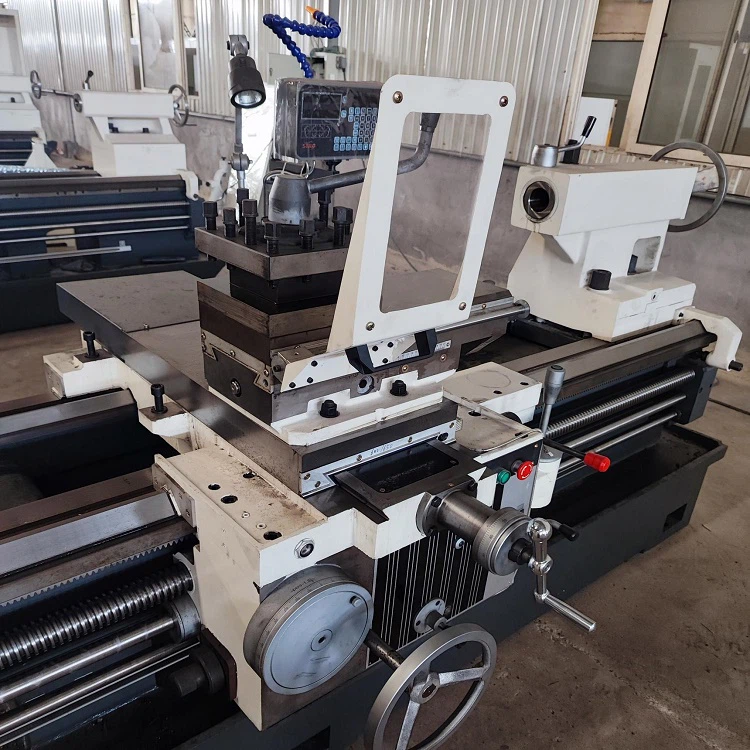

Q1325 Máquina de torno para indústria petrolífera

O grande furo do fuso e o mandril duplo permitem prender e processar tubos de grande diâmetro;
A base integral da máquina adota ferro de alta resistência para obter alta rigidez e precisão;
Guias temperadas por frequência ultrassônica são duras o suficiente para boa resistência ao desgaste;
Equipado com dispositivo de barra guia cônica para processar roscas cônicas.

Enviar inquérito

Principais parâmetros técnicos do torno de rosqueamento de tubos Q1325/Q1327/Q1330

Item	Unidade	Q1325	Q1327
Diâmetro máximo do balanço sobre a cama	milímetros	800	800
Diâmetro máximo de giro sobre o slide transversal	milímetros	470	470
Comprimento máximo da peça de trabalho	milímetros	1500	1500
Comprimento máximo de usinagem	milímetros	1250	1250
Faixa de roscagem de tubos	milímetros	Φ50-250	Φ50-273
Largura da cama	milímetros	600/650	600/650
Furo do fuso	milímetros	255	280
Altura do centro do fuso	milímetros	400	400
Potência do motor do fuso	KW	11	15
Faixa de velocidade do fuso		15-100/100-350 Passos VF2	20-100/100-300 Passos VF2
Grau/intervalo de avanço do eixo Z	mm/r	32/0.095-1.4	32/0.095-1.4
Grau/intervalo de avanço do eixo X	mm/r	32/0.042-0.7	32/0.042-0.7
Velocidade de travessia de ataque de carruagem	mm/min	3740	3740
Velocidade de deslocamento transversal do ataque	mm/min	1870	1870
Grau/intervalo de rosca métrica	milímetros	22/1-15	22/1-15
Grau/intervalo de rosca em polegadas	T.P.I	26/14-1	26/14-1
Travessia de slide transversal	milímetros	430	430
Máx. Travessia da torre	milímetros	250	250
Curso da pena do contraponto	milímetros	250	250
Diâmetro da pena do contraponto.	milímetros	100	100
Ponta de contraponto cônica		Morse Nº 6	Morse Nº 6
Mandril		Φ630 4- mandíbula chuck	Φ630 3- mandíbula chuck Φ780 4- mandíbula chuck
Dimensões gerais (CLA)	milímetros	3750×1650×1500	3850×1650×1600
Peso da máquina	T	8.2/8.9	8.5/9.2
